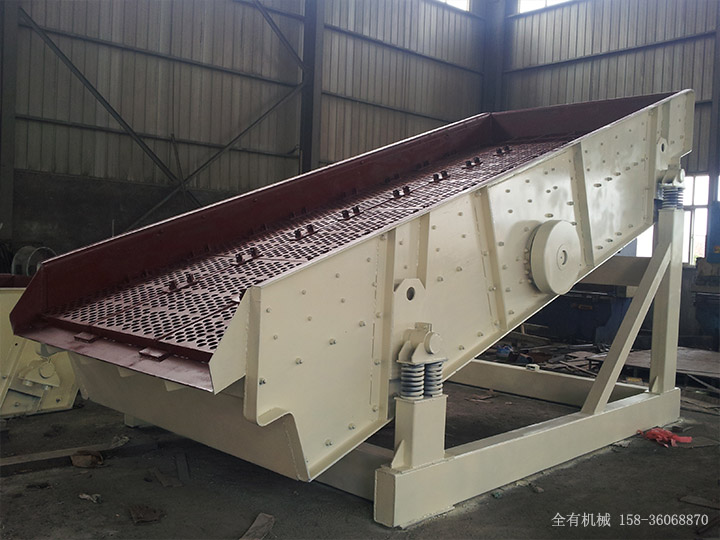

YA型圆振动筛是一种经典、通用且已标准化的筛分设备,其筛箱运动轨迹为圆。它主要由振动源、筛体、筛网、减振装置和底托组成,筛机侧板采用优质钢板制作,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理且坚固耐用。
YA型圆振动筛是一种经典、通用且已标准化的筛分设备,其筛箱运动轨迹为圆。它主要由振动源、筛体、筛网、减振装置和底托组成,筛机侧板采用优质钢板制作,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理且坚固耐用。

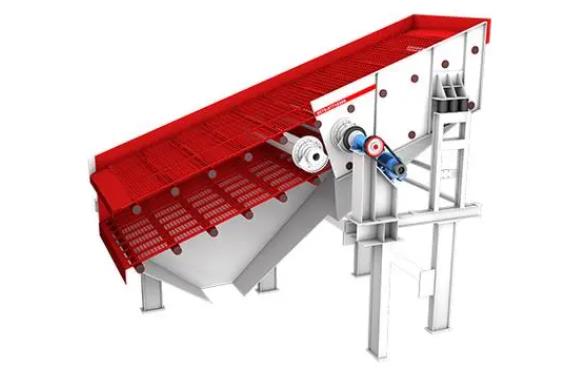

YA型圆振动筛主要由筛箱、筛网、振动器及减震弹簧等组成。振动器安装在筛箱侧板上,电动机经三角带带动使激振器偏心块高速旋转,产生离心惯性力,激发筛箱做圆形振动。筛上物料在倾斜的筛面上受到筛箱传递的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,进而实现分级。
型号 |
筛面 面积 (m2) |
筛面 倾角 (°) |
筛孔 尺寸 (mm) |
筛网 结构 |
给料 粒度 (mm) |
处理 能力 (t/h) |
振次 (r.p.m) |
双振幅 (mm) |
电机 功率 (kw) |
参考 重量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|
YA1236 | 4.3 | 20 | 6-50 | 编织 | ≤200 | 75-245 | 845 | 9.5 | 11 | 4880 |
2YA1236 | 4.3 | 6-50 | 编织 | ≤200 | 75-245 | 845 | 9.5 | 11 | 5210 | |
YA1530 | 4.5 | 6-50 | 编织 | ≤200 | 80-255 | 845 | 9.5 | 11 | 4500 | |
YA1536 | 5.4 | 6-50 | 编织 | ≤200 | 95-310 | 845 | 9.5 | 11 | 5110 | |
2YA1536 | 5.4 | 6-50 | 编织 | ≤400 | 95-310 | 845 | 9.5 | 15 | 5585 | |
YAH1536 | 5.4 | 30-150 | 冲孔 | ≤400 | 240-660 | 755 | 11 | 11 | 5600 | |
2YAH1536 | 5.4 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 240-660 | 755 | 11 | 15 | 5999 | |
YA1542 | 6.5 | 6-50 | 编织 | ≤200 | 110-360 | 845 | 9.5 | 11 | 5200 | |
2YA1542 | 6.5 | 6-50 | 编织 | ≤200 | 110-360 | 845 | 9.5 | 15 | 6010 | |
YA1548 | 7.2 | 6-50 | 编织 | ≤200 | 125-410 | 845 | 9.5 | 15 | 5812 | |
2YA1548 | 7.2 | 6-50 | 编织 | ≤200 | 125-410 | 845 | 9.5 | 15 | 6125 | |
YAH1548 | 7.2 | 30-150 | 冲孔 | ≤400 | 320-780 | 755 | 11 | 15 | 6745 | |
2YAH1548 | 7.2 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 320-780 | 755 | 11 | 15 | 7380 | |
YA1836 | 6.5 | 6-50 | 编织 | ≤200 | 115-370 | 845 | 9.5 | 11 | 5180 | |
2YA1836 | 6.5 | 6-50 | 编织 | ≤200 | 115-370 | 845 | 9.5 | 15 | 5940 | |
YAH1836 | 6.5 | 30-150 | 冲孔 | ≤400 | 290-800 | 755 | 11 | 11 | 5880 | |
2YAH1836 | 6.5 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 290-800 | 755 | 11 | 15 | 6300 | |
YA1842 | 7.6 | 6-50 | 编织 | ≤200 | 135-430 | 845 | 9.5 | 15 | 5800 | |
2YA1842 | 7.6 | 6-50 | 编织 | ≤200 | 135-430 | 845 | 9.5 | 15 | 6350 | |
YAH1842 | 7.6 | 30-150 | 冲孔 | ≤400 | 340-900 | 755 | 11 | 15 | 6350 | |
2YAH1842 | 7.6 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 340-900 | 755 | 11 | 15 | 7000 | |
YA1848 | 8.6 | 6-50 | 编织 | ≤200 | 150-490 | 845 | 9.5 | 15 | 6210 | |
2YA1848 | 8.6 | 6-50 | 编织 | ≤200 | 150-490 | 845 | 9.5 | 15 | 6600 | |
YAH1848 | 8.6 | 30-150 | 冲孔 | ≤400 | 385-1000 | 755 | 11 | 15 | 7100 | |
2YAH1848 | 8.6 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 385-1000 | 755 | 11 | 15 | 7700 | |
YA2148 | 10 | 6-50 | 编织 | ≤210 | 175-570 | 748 | 9.5 | 18.5 | 9000 | |
2YA2148 | 10 | 6-50 | 编织 | ≤210 | 175-570 | 748 | 9.5 | 22 | 10400 | |
YAH2148 | 10 | 30-150 | 冲孔 | ≤400 | 445-1200 | 708 | 11 | 18.5 | 10350 | |
2YAH2148 | 10 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 445-1200 | 708 | 11 | 22 | 11100 | |
YA2160 | 12.6 | 6-50 | 编织 | ≤200 | 220-700 | 748 | 9.5 | 18.5 | 9920 | |
2YA2160 | 12.6 | 6-50 | 编织 | ≤200 | 220-700 | 748 | 9.5 | 22 | 11200 | |
YAH2160 | 12.6 | 30-150 | 冲孔 | ≤400 | 560-1400 | 708 | 11 | 30 | 12390 | |
2YAH2160 | 12.6 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 560-1400 | 708 | 11 | 30 | 13850 | |
YA2448 | 11.5 | 6-50 | 编织 | ≤200 | 200-650 | 748 | 9.5 | 18.5 | 9830 | |
YAH2448 | 11.5 | 30-150 | 冲孔 | ≤400 | 500-1300 | 708 | 11 | 30 | 11820 | |
2YAH2448 | 11.5 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 500-1300 | 708 | 11 | 30 | 13000 | |
YA2460 | 14.4 | 6-50 | 编织 | ≤200 | 250-810 | 748 | 9.5 | 30 | 12200 | |
2YA2460 | 14.4 | 6-50 | 编织 | ≤200 | 250-810 | 748 | 9.5 | 30 | 13495 | |
YAH2460 | 14.4 | 30-150 | 冲孔 | ≤400 | 640-1500 | 708 | 11 | 30 | 13000 | |
2YAH2460 | 14.4 |
30-150 6-50 |
上冲孔 下编织 |
≤400 | 640-1500 | 708 | 11 | 30 | 14400 |
YA型圆振动筛可广泛应用于多个行业,例如:
